SGBELT podajnik do laserów
Jak to działa?
Podajnik przesuwając się pod głowicą lasera, zatrzymuje się na moment znakowania. Czujnik sprawdza, czy w gnieździe jest ułożony produkt i wyzwala wiązkę lasera. Optymalnie dobrany czas oraz dopasowane gniazdo z miejscem na przedmiot ułatwia proces i powoduje go bardzo szybkim. Urządzenie sprawdzi się z różnymi typami laserów, które są wyposażone w możliwość dodania przycisku nożnego do wyzwalania wiązki. Laser fiber, laser MOPA, laser Galvo czy UV nie będzie stanowił problemu.
Podłącz SGBELT
Podłącz zasilanie oraz kabel sterownika w miejsce przycisku nożnego w laserze oraz podłącz czujnik do podajnika. Ustaw nogi i właściwą wysokość. Wypoziomowanie lasera jest ważne, żeby uzyskać najwyższą jakość znakowania.
Wybierz gniazdo
Wybierz odpowiednie gniazdo podajnika dla Swojej produkcji. Masz do wyboru 4 podstawowe. Dla uniwersalnych możesz projektować, wycinać bądź drukować w 3D niezliczoną ilości wkładek produktowych.
Wybierz Swój język
Zabudowany język narodowy, przejrzysta instrukcja i wideo instrukcja krok po kroku, jak ustawić urządzenie i podłączyć laser pozwalają w kilka minut w pełni cieszyć się z produktu.
Szybkość działania
Nawet 120 cykli na minutę, prędkość zależy wyłącznie od tego ile czasu laserowi zajmuje znakowanie. Ustaw na sterowniku wymagane parametry pracy i uruchom w oprogramowaniu lasera znakowanie.
Minimalizacja błędów
Dzięki cyfrowej mikrokalibracji w sterowniku uzyskujesz całkowitą powtarzalność. Czujnik odczyta czy na płytce jest ułożony przedmiot, jak go nie będzie nie wyzwoli wiązki lasera. Te ustawienia dają pewność powtarzalności wraz z gniazdami w których pewnie są ułożone przedmioty.

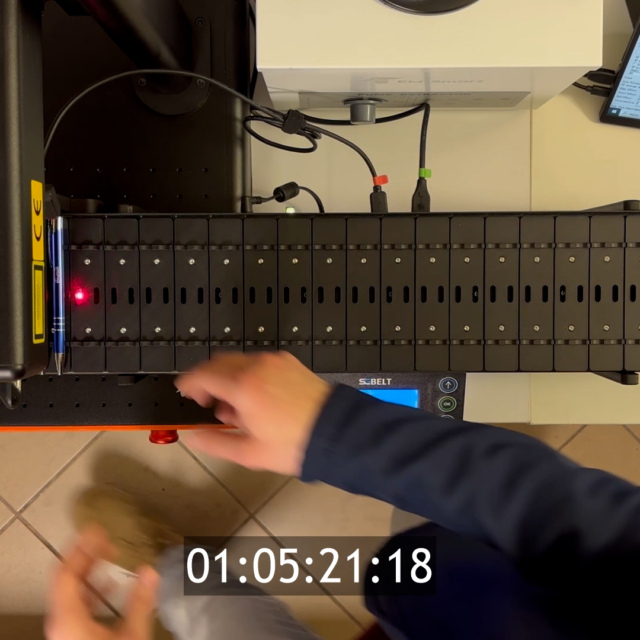

Ułóż przedmioty
Teraz pozostaje układać przedmioty z jednej strony podajnika i odbierać je oznakowane z drugiej. Dzięki dopasowanym gniazdom oraz wkładką do nich, przedmiot nie będzie się obracał, przemieszczał i zawsze będzie oznakowany we właściwym miejscu.
Wymiary i bezpieczeństwo
Jak projektowaliśmy nasz podajnik, miał się łatwo zmieścić na biurku, i to się udało. Pozwala optymalizować stanowiska pracy i zminimalizować ilość potrzebnego miejsca. Tworząc podajnik wiedzieliśmy, jak ważne są zasady bezpieczeństwa, stąd zaprojektowaliśmy przycisk bezpieczeństwa i umieściliśmy na obudowie.
Szerokie zastosowanie
Dzięki możliwościom szybkich zmian gniazd mocujących, wzrosła ilość branż, gdzie podajnik taśmowy SGBELT znajduje zastosowanie, w seryjnym znakowaniu małych przedmiotów. Wystarczy, że masz powtarzające się nawet niewielkie nakłady, a już odczujesz korzyść z zastosowania podajnika SGBELT.

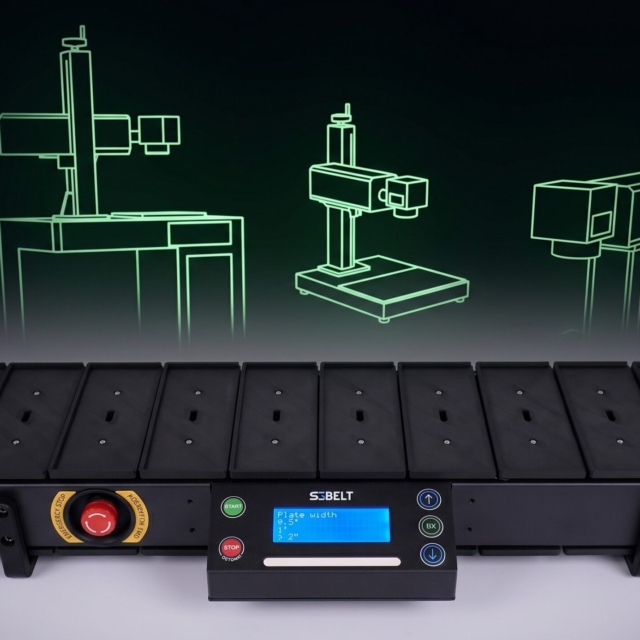

Konstrukcja urządzenia
Podajnik składa się ze sztywnej stalowej konstrukcji, silnika, pasa na którym umieszczone są dopasowane do Twoich potrzeb gniazda oraz oprogramowania sterującego. Z dowolnym laserem połączysz się przez gniazdo łączące Twój laser z przyciskiem nożnym! Na sterowniku wyposażonym w ekran LCD ustawisz wszystkie niezbędne parametry do pracy. Możliwość wstrzymania pracy albo jej całkowitego przerwania zapewnia dodany na obudowie przycisk bezpieczeństwa. Podajnik zawsze jest wyposażony w zamówione gniazda, które możesz szybko podmienić albo… wymienić same wkładki w gniazdach uniwersalnych, co zajmie tylko kilka minut! Dzięki temu dostosujesz w chwilę podajnik do nowego zadania.

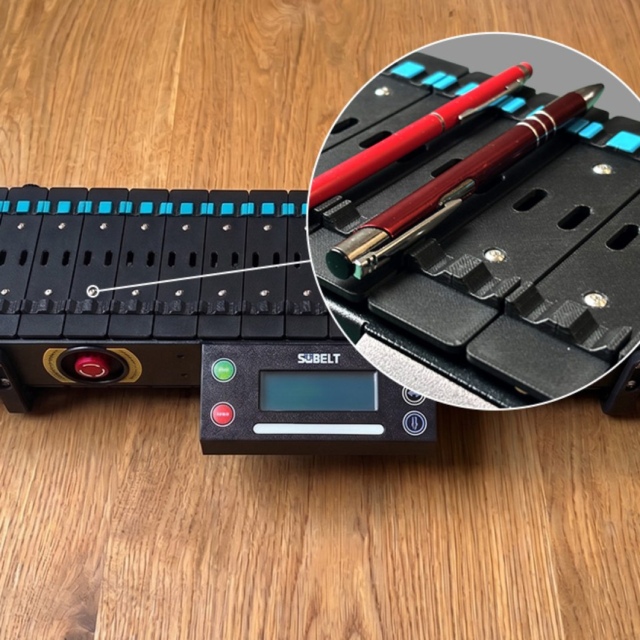

Gniazdo produkcyjne
Gniazdo produkcyjne
To właśnie ten element pozwala na dostosowywanie podajnika pod wiele potrzeb znakowania różnych przedmiotów. Dzięki wycinaniu laserowemu lub drukowi 3D, łatwo możesz dopasować ten element do własnych potrzeb!
Pas transmisyjny
Pas transmisyjny
Żeby podajnik mógł wykonać swoją robotę, potrzebny jest napęd oraz przenośnik taśmowy, który będzie przemieszczał zamontowane gniazda i ustawiał je pod głowicą lasera.

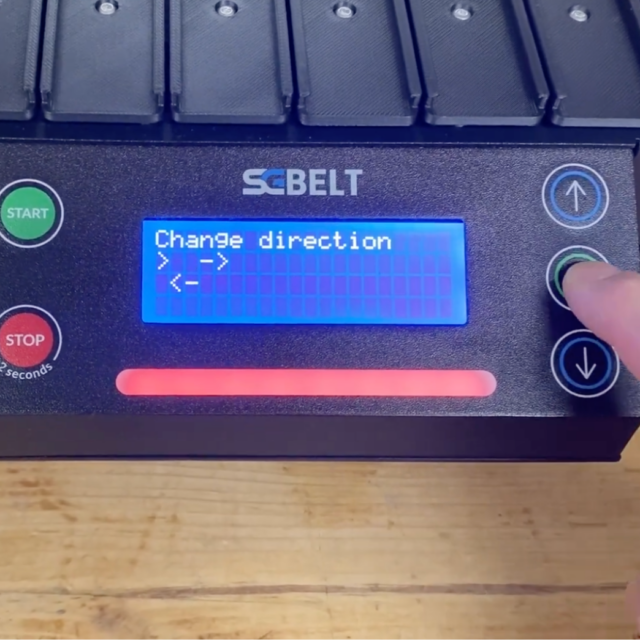

Wyświetlacz LCD
Wyświetlacz LCD
Czytelny wyświetlacz, na którym znajdziesz wszystkie ważne opcje w swoim języku narodowym, ustawisz czas, prędkość, wybierzesz typ posiadanego gniazda i dostosujesz połączenie z laserem. Dzięki złączu USB typu C będziesz mógł upgradeować urządzenie, więc zawsze będziesz na czasie!
Awaryjny wyłącznik
Awaryjny wyłącznik
Nieważne jaki problem zdiagnozujesz, masz zawsze pewność, że w sytuacji awaryjnej natychmiast możesz zatrzymać pracę urządzenia. Dzięki niemu nie ucierpi Twoje zdrowie, ani nie ulegną zniszczeniu znakowane przedmioty.
Panel sterowania
Panel sterowania
Dzięki ergonomicznie ułożonym przyciskom wybór żądanej funkcji nie sprawia problemów, a dodatkowy pasek LED zamontowany z przodu panelu poinformuje Cię o statusie pracy urządzenia podczas pracy! Podajnik możesz zawsze zaktualizować zdalnie do najnowszej wersji oprogramowania!
Stabilna konstrukcja
Stabilna konstrukcja
Podajnik posiada stabilną i sztywną konstrukcję stalową, dzięki czemu gwarantuje długą żywotność i stabilność pracy. Ma też elementy, które dostosowujemy do Twoich potrzeb wykonane z tworzywa, często są to elementy wydrukowane w technologii 3D, jak m.in. nogi podstawy do wypoziomowania urządzenia czy gniazda mocujące.
Specyfikacja techniczna
Konstrukcja
- Kolor
- czarny antracyt
- Wymiary
- 800 x 300 x 140 mm
- Waga
- 8,5 kg
- Waga z opakowaniem
- 9,5 kg
- Materiał korpusu
- stal malowana proszkowo
- Zasilanie
- DC 12V 1.5A
Oprogramowanie
- System
- własny podajnika autorski
- Status
- pasek LED RGB
Włączenie i wyłączenie czujnika - Wejście
- USB C, zasilanie
- Wbudowane
- Wi-Fi, bluetooth
- Porty komunikacyjne
- 3x USB-A, 1x USB-C
Sterowanie
- Rodzaj sterowania
- zintegrowany pulpit sterowniczy, możliwość sterowania bezpośredniego po porcie z pomocą portu USB-C
- Czas wstrzymania
- konfigurowalny
- Prędkość obrotu
- konfigurowalna
- Ilość powtórzeń
- konfigurowalna
- Szerokość gniazda
- konfigurowalna
Dopasuj podajnik do własnych potrzeb
Możesz wybrać podajnik z jednym z czterech przygotowanych gniazd, dzięki którym wygrawerujesz wiele przedmiotów. Zawsze możesz zamówić dedykowane gniazdo lub przygotować wkładkę do jednego z dwóch gniazd uniwersalnych. Wówczas przygotujemy i zaprojektujemy dla Ciebie odpowiednie gniazdo, które będziesz mógł łatwo wymienić i dopasować. Zobacz przykłady przedmiotów, które możesz wykonać na podajniku! Możesz też wykonać to wszystko samodzielnie na podstawie naszej dokumentacji, a jak masz też laser CO2 /lub drukarkę 3D, to również wydrukujesz przygotowane projekty!
...lub stwórz własne gniazdo produkcyjne
Zbierz wymiary produktu
Żeby stworzyć własne gniazdo, zweryfikuj najpierw wymiary produktu, który chcesz znakować. Wykonaj rysunek techniczny, dzięki niemu łatwo przejdziesz do etapu drugiego.
Zaprojektuj gniazdo
Jak będziesz miał rysunek techniczny nałóż go na nasz szablon, i zależnie od własnego zaplecza, gniazdo do przedmiotu będziesz mógł wyciąć laserem CO2 lub przygotujesz projekt 3D do wydruku na drukarce.
Wydrukuj w 3D
To prosty sposób, żeby otrzymać w pełni funkcjonalne i dopasowanie do przedmiotu gniazdo. Powiel je tak, żeby nowymi gniazdami wypełnić podajnik! Jeżeli nie masz drukarki 3D lub nie projektujesz, nie martw się, zleć nam te prace!
Zamontuj na podajniku
Jak już wydrukujesz gniazda lub otrzymasz je od nas kurierem, wystarczy je zamontować na podajniku. Dużo szybciej podmienisz wkładki do gniazd uniwersalnych, wsuwając je w gniazdo!
Przykłady zastosowań
Zobacz do czego możesz użyć podajnik. Na kilku przykładach pokazujemy jak łatwo jest go podłączyć, ustawić i uruchomić seryjną produkcję. Sprawdź jak go możesz wykorzystać w różnych branżach.
Dla firm i przemysłu
Zwiększaj wydajność dzięki automatyzacji procesów
Zobacz w jaki prosty sposób możesz przyspieszyć każdą seryjną lub powtarzającą się produkcję, dzięki znakowaniu laserowemu z użyciem podajnika taśmowego. Sprawdź, jak zmniejszyć koszty i zwiększyć wydajność oraz ograniczyć błędy podczas całego procesu…
Artykuły i porady techniczne
Zapoznaj się z naszymi artykułami dotyczącymi użycia podajnika oraz porad technicznych, jak przygotować projekt 3D, żeby poprawnie zaprojektować do niego gniazdo, a także poprawnie je później wydrukować i zamontować.
Rozpakowanie podajnika i jego zawartość
Czytaj więcej
Najważniejsze zasady bezpieczeństwa używania automatycznego podajnika SGBELT
Czytaj więcej
Wybór mocowania podajnika do lasera
Czytaj więcejZamów lub skontaktuj się z nami
Możesz teraz zamówić podajnik w kilku krokach, wybrać jedno lub kilka gniazd lub zamówić projekt i wydruk 3D gniazda. Jeżeli jednak masz jeszcze wątpliwości napisz do nas, a postaramy się wspólnie złożyć podajnik z odpowiednim gniazdem.
Opisz swój problem,
a my znajdziemy jego rozwiązanie
Napisz jakie rozwiązanie jest Ci potrzebne i jakie produkty znakujesz, a pomożemy dobrać najlepsze rozwiązanie!
Szybka dostawa
Kurier FedEx
Bezpieczne płatności
Stripe
Realizujemy wysyłkę do następujących krajów:
[allowed-shipping-countries]. Jeżeli nie ma twojego kraju na liście, skontaktuj się z nami w celu ustalenia kosztu wysyłki.
-
W zestawie z:
{{ item.additionalProduct.name }}
-
Gniazdo:
{{ item.name }}
Termin realizacji i dostawy zamówienia:
Średni czas realizacji zamówienia to 7 dni kalendarzowych, do którego należy doliczyć czas dostawy. Jest on zależny od kraju dostawy: dla Polski wynosi ok. 2 dni robocze, a dla pozostałych krajów europejskich ok. 5 dni roboczych.
Szybka dostawa
Kurier FedEx
Bezpieczne płatności
Stripe
Realizujemy wysyłkę do następujących krajów:
Polska, Belgia, Bułgaria, Czechy, Dania, Niemcy, Estonia, Irlandia, Grecja, Hiszpania, Francja, Chorwacja, Włochy, Cypr, Łotwa, Litwa, Luksemburg, Węgry, Malta, Holandia, Austria, Portugalia, Rumunia, Słowenia, Słowacja, Finlandia i Szwecja. Jeżeli nie ma twojego kraju na liście, skontaktuj się z nami w celu ustalenia kosztu wysyłki.
Chcesz być na bieżąco?
Organizujemy cykliczne webinary, na których dzielimy się praktyczną wiedzą o zastosowaniu naszego podajnika.
Nadal niezdecydowany?
Jeżeli nadal nie masz pewności, czy nasz podajnik sprawdzi się w Twojej firmie, przeczytaj kilka podpowiedzi…
Tak, nasz podajnik jest wyjątkowo niski, co pozwoli bez problemu podłączyć go i umocować, dzięki dodanym do zestawu regulowanym nogom do stołu lasera i odpowiednio ustawić go pod głowicą z soczewką 110x110 mm. Oczywiście z innymi soczewkami też będzie współpracował!
